Двухантенный аристократ — настраиваем роутер TP-LINK TL-WR841N

Опубликовано:

Сетевое оборудование компании TP-LINK хорошо известно как в России, так и за её пределами. Для тех, кто «вырос» из возможностей недорогих одноантенных устройств, фирма-производитель предлагает беспроводной маршрутизатор среднего уровня — TP-LINK TL-WR841N. Будучи всего в полтора раза дороже, чем одноантенный TP-LINK TL-WR740N, он обеспечивает вдвое быстрый доступ к беспроводной сети на скорости 300 Мбит/с. Внутренняя начинка роутера позволит не только обеспечить интернетом квартиру или частный дом, но и развернуть локальную сеть небольшого офиса. Модель претерпела уже несколько модификаций и производится до сих пор. В чём различия между роутерами разных годов выпуска, как их подключить и настроить для максимально эффективной работы — тема нашей статьи.

Содержание

TP-LINK TL-WR841N — маршрутизатор, предназначенный для использования в доме или небольшом офисе. Он позволяет подключать клиентов к интернету как по кабелю (витой паре), так и при помощи беспроводного соединения (Wi-Fi). По кабелю можно подключить четыре компьютера, а через Wi-Fi — любое количество клиентов. Впрочем, с каждым подключённым по Wi-Fi устройством скорость доступа будет падать. Если один клиент может работать на скорости 300 Мбит/с, двое — уже на скорости 150 Мбит/с и так далее.

Упаковка роутера

Роутер поставляется в красочной коробке, раскрашенной в фирменные цвета производителя

Маршрутизатор присутствует на рынке больше десяти лет, за это время были выпущены восемь поколений (ревизий) этого роутера. У каждой версии есть два варианта исполнения — со съёмной и стационарной антенной. Маршрутизатор со съёмной антенной называется TL-WR841ND, где буква D (detachable) указывает на то, что антенну можно отключить и заменить на более мощную.

Внешний вид и комплектация

Корпус роутера трапециевидный, с сильно закруглёнными углами, белый цвет пластика придаёт устройству воздушность и невесомость. У ранних версий антенны были чёрного цвета, модели 2017–18 годов укомплектованы светло-серыми антеннами. На верхней панели расположена чёрная вставка, скрывающая светодиоды — индикаторы активности устройства. Отображаются питание, активность беспроводной сети, передача данных по проводным портам, а также статус подключения к интернету.

Верхняя панель роутера

Индикаторы активности маршрутизатора отображают режимы его работы в каждый момент времени

Роутер поставляется в большой красочной коробке фирменных цветов, но комплектация устройства скромная:

  • маршрутизатор,
  • сетевой адаптер питания,
  • кабель патч-корд,
  • бумажная документация и компакт-диск с её электронной версией.Содержимое коробки маршрутизатора

    В комплекте роутера имеется всё необходимое для подключения и работы

Технические характеристики

Практически все ревизии маршрутизатора TL-WR841N имеют 32 мегабайта оперативной памяти, постоянную память для хранения настроек и микропрограммы объёмом четыре мегабайта и процессор, который кроме вычислительных функций управляет работой беспроводного модуля связи и сетевого коммутатора. У двух последних версий маршрутизатора (десятой и одиннадцатой) помимо более быстрого процессора вдвое увеличен объём оперативной памяти, который теперь составляет 64 мегабайта. Если роутер планируется использовать в офисе с большим количеством подключений, лучше купить модель последней ревизии.

Следует также отметить, что ранние версии маршрутизатора были снабжены радиатором охлаждения процессора. У более поздних моделей его нет, поэтому в тёплое время года при повышенной нагрузке роутер может перегреваться и «виснуть». Выходом из положения может стать установка небольшого радиатора, к примеру, от неисправной материнской платы.

Система охлаждения роутера

Пассивный радиатор на процессоре позволит роутеру надежно работать даже жарким летом

Таблица: сравнительные характеристики различных версий TP-LINK TL-WR841N

Версия v3 v5 v7 v8 v9 v10 v11
Платформа AP81(ar71xx)
Архитектура MIPS
Производитель Atheros
Загрузчик U-Boot
Системный чип: AR9130 AR7240 rev 2 AR7241-AH1A AR9341 QCA9533-AL3A QCA9533-BL3A ​ QCA9533-AL3A
Частота CPU 400 МГц 400 МГц 400 МГц 535 МГц 550 МГц 650 МГц
BogoMIPS 265.42 266.24 265.42 266.64 366.18 432.53
Flash-чип ST 25P32V6P Неизвестно cFeon F32–100HIP/SPANSION FL032PIF Spansion FL032PIF Spansion FL032PIF Winbond 25Q32FVS1G ​ Spansion FL032PIF
Объем Flash 4 Мб
Чип ОЗУ Hynix HY5DU561622FTP-5 Неизвестно Zentel A3S56D40FTP-G5 ESMT M13S2561616A-5T Winbond W9425G6JH-5 Zentel A3S56D40GTP-50 ​ Zentel A3S56D40GTP-50L
Объем ОЗУ 32 Мб 32 Мб 32 Мб 32 Мб 32 Мб 64 Мб 64 Мб
Радиочип Atheros AR9100 Rev:7 Atheros AR9280 Rev:2 Atheros AR9287-BL1A 2.4GHz 802.11bgn AR9341 QCA9533-AL3A QCA9533-BL3A ​ QCA9533-AL3A
Свитч Marvell 88E6060 Встроенный AR7240 Встроенный AR7241 Встроенный AR9341 Встроенный QCA9533-AL3A Встроенный QCA9533-BL3A Встроенный QCA9533-AL3A
Порт USB Неизвестно Модиф. Модиф. Модиф. нет нет нет
Последовательный порт Есть Есть Есть Есть Надо убрать R26 нет
JTAG Есть Неизвестно Неизвестно Есть нет

Видео: обзор и настройка маршрутизатора TP-LINK TL-WR841N

Подготовка маршрутизатора к работе

Для того чтобы TP-LINK TL-WR841N связал все ваши устройства в единую домашнюю сеть и предоставил каждому клиенту доступ в интернет, необходимо произвести ряд подготовительных мероприятий. Роутер должен быть подключён кабелями к сети провайдера и домашним компьютерам, а сетевые карты клиентов — запрограммированы на автоматическое получение адресов. После этого можно будет настроить доступ к интернету и создать беспроводную сеть.

Подключение роутера, подготовка к настройке

Схема подключения маршрутизатора проста: кабель провайдера включается в гнездо Internet, компьютеры локальной сети — в сетевые разъёмы LAN1-LAN4. Смартфоны, планшеты и другие беспроводные устройства подключаются с помощью сети Wi-Fi.

Схема домашней сети

Для создания домашней сети у роутера TP-LINK есть 4 проводных порта и возможность установки неограниченного количества беспроводных соединений

Настройка сетевой карты компьютера для работы с маршрутизатором

В роутере «из коробки» автоматически активирован сервер DHCP — маршрутизатор будет сам выдавать сетевые адреса подключённым компьютерам. Поэтому перед началом настройки роутера нелишним будет убедиться в том, что сетевой адаптер компьютера или ноутбука настроен на автоматическое получение IP-адреса.

  1. Нажмите на кнопку «Пуск» правой клавишей мыши и из меню пользователя выберите пункт «Сетевые подключения».Пользовательское меню

    Откройте окно сетевых настроек из начального меню Windows

  2. В окне сетевых подключений выберите нужный адаптер и при помощи правой клавиши мыши откройте его свойства.Список сетевых подключений

    В свойствах каждого сетевого подключения содержатся установленные для него настройки протокола TCP/IP

  3. Из списка протоколов выберите настройки TCP/IP и откройте их для редактирования.Свойства адаптера

    Все параметры сетевого адаптера задаются в настройках протокола TCP/IP

  4. Настройте автоматическое получение сетевого адреса и адреса серверов DNS, а затем нажмите кнопку ОК.Установка автоматического получения адресов

    Режим автоматического получения адресов настраивается установкой соответствующих флажков в переключателе режимов

Вход в настройки роутера, логин и пароль по умолчанию

Веб-интерфейс модема, при помощи которого выполняется большинство его настроек, находится по адресу 192.168.1.1. Имя пользователя — admin, пароль — admin. Поменяйте пароль доступа сразу же после первого включения маршрутизатора. Это обезопасит вашу сеть от постороннего вмешательства.

  1. Откройте веб-интерфейс, введя адрес 192.168.1.1 в интернет-браузере.Веб-интерфейс маршрутизатора

    Начальная страница веб-интерфейса роутера содержит его системную статистику

  2. Перейдите в раздел System Tools, а из него выберите пункт Password.Системные настройки роутера

    В разделе системных настроек маршрутизатора есть подменю установки логина и пароля

  3. На странице изменения данных авторизации последовательно введите текущие логин и пароль, а затем их новые значения. Пароль нужно подтвердить, чтобы избежать случайных ошибок.Изменение пароля доступа к роутеру

    Чтобы ввести новый пароль, придётся вспомнить старый

  4. Сохраните изменения кнопкой Save.

Настройки подключения к интернету

Веб-интерфейс маршрутизатора позволяет настроить подключение к интернету как в полуавтоматическом (с помощью мастера настройки), так и в полностью ручном режиме. Перед началом настройки убедитесь, что интернет-подключение активировано поставщиком услуг. Для этого попробуйте подключиться к интернету без маршрутизатора, вставив кабель провайдера в сетевую карту компьютера.

Задняя панель компьютера

Подключите кабель провайдера в гнездо LAN компьютера для проверки работоспособности соединения

Настройка L2TP подключения

L2TP — одна из разновидностей VPN, в которой «туннель» может устанавливаться не только по TCP/IP, но и по интерфейсам более низкого уровня: ATM, X.25 и Frame Relay. Протокол L2TP обеспечивает шифрованный трафик, поэтому это подключение чаще используется в корпоративных сетях, чем для подключения к интернету частных лиц.

  1. Откройте веб-интерфейс, введя адрес 192.168.1.1 в интернет-браузере.
  2. Из раздела Network выберите пункт WAN — откроется окно настроек подключения к провайдеру.
  3. Тип соединения (WAN Connection Type) установите в L2TP, в поля login и password введите параметры авторизации из договора с интернет-провайдером.
  4. Если используется подключение со статическим сетевым адресом, включите опцию Static IP и заполните соответствующие поля: сетевой адрес, маску подсети и адрес шлюза.
  5. Режим подключения (WAN Connection Mode) установите в Connect Automatically.Настройка протокола L2TP

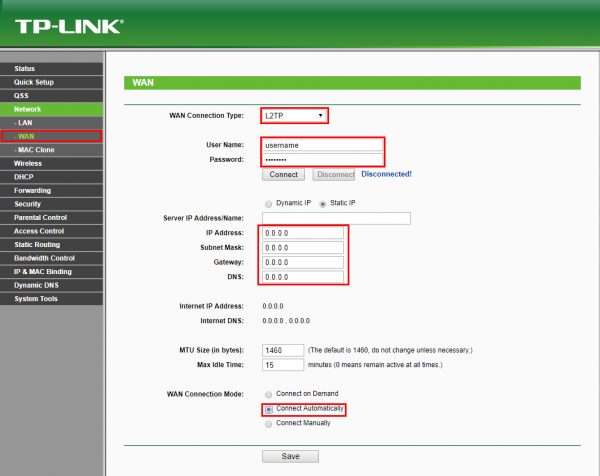

    Параметры подключения к интернету по протоколу L2TP устанавливаются в подразделе WAN меню Network

  6. Сохраните настройки кнопкой Save.

Настройка PPPoE подключения

Подключение по протоколу PPPoE — самое распространённое у интернет-провайдеров, а настроить его проще, чем остальные, так как из параметров авторизации требуется только логин и пароль.

  1. Откройте веб-интерфейс, введя адрес 192.168.1.1 в интернет-браузере.
  2. Из раздела Network выберите пункт WAN — откроется окно настроек подключения к провайдеру.
  3. Тип соединения (WAN Connection Type) установите в PPPoE, в поля login и password введите параметры авторизации из договора с интернет-провайдером.
  4. Если к роутеру будет подключаться приставка цифрового телевидения, установите параметр Secondary Connection в положение Static IP или Dynamic IP.
  5. Режим подключения (WAN Connection Mode) установите в Connect Automatically.Настройка протокола PPPoE

    Подключение к интернету по протоколу PPPoE настраивается проще — нужно ввести только логин и пароль доступа к сети провайдера

  6. Сохраните настройки кнопкой Save.

Настройка PPTP

Настройка соединения по протоколу PPTP ничем не отличается от настройки L2TP, рассмотренной ранее. Точно так же поддерживаются два вида подключения: со статическим и динамическим адресами. Для авторизации достаточно логина, пароля и имени сервера VPN. Учтите, что этот вид подключения создаёт большую нагрузку на процессор маршрутизатора. Если ваш тарифный план предусматривает подключение со скоростью 90 мбит/с и выше, стоит задуматься о покупке нового, более производительного маршрутизатора.

  1. Откройте веб-интерфейс, введя адрес 192.168.1.1 в интернет-браузере.
  2. Из раздела Network выберите пункт WAN — откроется окно настроек подключения к провайдеру.
  3. Тип соединения (WAN Connection Type) установите в PPTP, в поля login и password введите параметры авторизации из договора с интернет-провайдером.
  4. Если используется подключение со статическим сетевым адресом — включите опцию Static IP и заполните соответствующие поля: сетевой адрес, маску подсети и адрес шлюза.
  5. В поле Server IP Address/Name введите адрес сервера VPN из договора с провайдером или его сетевой адрес.
  6. Режим подключения (WAN Connection Mode) установите в Connect Automatically.Настройка протокола PPTP

    Настройка подключения к интернету по протоколу PPTP требует введения адреса VPN-сервера

  7. Сохраните настройки кнопкой Save.

Настройка статического IP

В случае подключения к интернету со статическим адресом IP логин и пароль не требуются. В параметрах созданного соединения вы вводите полученный от провайдера адрес, маску подсети и адрес шлюза, после чего маршрутизатор готов к работе.

  1. Откройте веб-интерфейс, введя адрес 192.168.1.1 в интернет-браузере.
  2. Из раздела Network выберите пункт WAN — откроется окно настроек подключения к провайдеру.
  3. Тип соединения (WAN Connection Type) установите в Static IP.
  4. Из договора с провайдером введите значения полей: сетевой адрес, маска подсети и адрес шлюза.
  5. Если используются альтернативные адреса серверов DNS, введите их в соответствующие поля.Настройка подключения со статическим адресом

    Если провайдер выдаёт статический адрес, ввод логина и пароля не требуется

  6. Режим подключения (WAN Connection Mode) установите в Connect Automatically.

Настройки параметров работы роутера

После подключения к провайдеру необходимо задать параметры внутренней сети — настроить раздачу Wi-Fi, адресацию в локальной сети, проброс портов и т. д. При необходимости можно поменять версию прошивки или вернуть роутеру заводские установки

Настройка Wi-Fi (создание точки доступа, установка пароля)

Включение и конфигурирование беспроводной точки доступа позволит вам раздавать интернет на устройства с модулем WI-FI: ноутбуки, планшеты, смартфоны.

  1. Откройте веб-интерфейс, введя адрес 192.168.1.1 в интернет-браузере.
  2. Из раздела Wireless выберите пункт Wireless Settings — откроется окно базовых настроек беспроводной сети.
  3. В поле SSID введите имя вашей беспроводной сети, а из выпадающего списка Region — страну, в которой вы находитесь. Номер канала (Channel) выберите наименее загруженный. Определить, какие каналы не заняты, можно при помощи программы-анализатора беспроводных сетей, к примеру — Wi-Fi Analyzer.Базовые настройки Wi-Fi

    Введите имя своей беспроводной сети и установите канал, на котором она будет работать

  4. Сохраните базовые настройки, нажав кнопку Save.
  5. Из раздела Wireless выберите пункт Wireless Security — откроется окно настроек шифрования беспроводной сети.
  6. Тип шифрования установите в WPA-PSK/WPA2-PSK, а в поле PSK Password введите пароль для доступа к беспроводной сети.Настройки шифрования сети

    Выберите тип шифрования и задайте пароль доступа к вашей беспроводной сети

  7. Сохраните настройки, нажав кнопку Save, и перезагрузите маршрутизатор, чтобы настройки вступили в силу.

Установленный для беспроводной сети пароль используется маршрутизатором для шифрования передаваемых данных. Чем больше символов в пароле, тем надёжнее шифрование, но и выше нагрузка на процессор роутера. Оптимальный размер ключа — 8–13 символов.

Проброс портов

Некоторым пользователям необходимо получить доступ с ресурсам своей локальной сети из интернета. Это может быть обращение к домашним сетевым папкам, картинке с домашней IP-камеры, удалённое администрирование программами Remote Administrator или Team Viewer и использование ещё десятка нужных приложений. Чтобы организовать возможность такого доступа, требуется так называемый проброс портов, когда маршрутизатор соединяет порт внешней сети с определённым порт внутренней. Настроить проброс портов несложно при помощи функций веб-интерфейса роутера.

  1. Откройте веб-интерфейс, введя адрес 192.168.1.1 в интернет-браузере.
  2. Из раздела Forwarding выберите пункт Virtual Servers — откроется список проброшенных портов. Нажмите кнопку Add New, чтобы добавить новый порт.Виртуальные серверы

    В подразделе Virtual Server добавьте новое правило для проброса порта

  3. В открывшемся окне добавления нового порта последовательно заполните поля:
    • Service Port — номер порта или диапазон номеров,
    • IP Address — сетевой адрес компьютера в локальной сети, который будет обращаться к порту,
    • Protocol — тип протокола, по которому будет работать порт,
    • Status — выберите из выпадающего списка Enable, чтобы порт работал, или Disable, чтобы запретить доступ к порту,
    • Common Service Port — из выпадающего списка можно выбрать набор предустановленных настроек для базовых приложений: ftp- или torrent-клиента, почтовой программы или системы терминального доступа.Добавление нового порта

      Введите номер порта, сетевой адрес клиента и тип протокола

  4. Сохраните изменения при помощи кнопки Save.

Настройка IPTV (цифрового ТВ)

Настройка IPTV позволяет выделить один из четырёх сетевых портов для передачи на него цифрового видеопотока. К этому порту можно будет подключить сетевой медиаплеер, Smart-TV или приставку цифрового телевидения.

  1. Откройте веб-интерфейс, введя адрес 192.168.1.1 в интернет-браузере.
  2. Из раздела Network выберите пункт Bridge (в некоторых версиях прошивки маршрутизатора этот пункт может называться IPTV).
  3. Выберите из выпадающего списка сетевой порт, к которому будет подключаться телевизионная приставка.
  4. Нажмите кнопку Save и перезагрузите маршрутизатор, чтобы изменения вступили в силу.Настройка цифрового ТВ

    Выберите сетевой порт, к которому будет подключена ТВ-приставка

Видео: настройка PPPoE и IPTV

Локальная сеть LAN и DHCP

Если вас не устраивают настройки локальной сети по умолчанию, к примеру, из-за наличия в ней ещё одного маршрутизатора, их всегда можно изменить в соответствующем разделе.

  1. Перейдите в раздел DHCP веб-интерфейса маршрутизатора и выберите пункт DHCP Settings. Откроется окно настроек сервера DHCP.
  2. В окне настроек доступны следующие параметры:
    • DHCP-сервер (DHCP Server) — включить (Enable) или отключить (Disable) сервер. Если вы установите значение Disable, в вашей сети должен располагаться другой DHCP-сервер, в противном случае вам потребуется указать IP-адрес компьютера вручную,
    • начальный IP-адрес (Start IP Address) — в этом поле указывается начало диапазона допустимых IP-адресов. По умолчанию это 192.168.0.100.
    • конечный IP-адрес (End IP Address) — конечное значение диапазона IP-адресов. По умолчанию это 192.168.0.199,
    • срок действия адреса (Address Lease Time) — это промежуток времени, в течение которого сетевой пользователь сможет подключаться к роутеру, используя текущий DHCP-адрес. Значение может быть указано в пределах 1–2880 минут. По умолчанию установлено 120 минут,
    • основной шлюз (Default Gateway) — необязательная настройка. Предлагается указать IP-адрес LAN-порта роутера. Значение по умолчанию: 192.168.0.1,
    • домен по умолчанию (Default Domain) — также необязательная настройка. Здесь можно задать доменное имя для вашей сети,
    • предпочитаемый DNS-сервер (Primary DNS) — IP-адрес DNS-сервера, полученный от интернет-провайдера, или любой другой рабочий DNS-сервер (например, DNS-сервера Google — 8.8.8.8),
    • альтернативный DNS-сервер (Secondary DNS) — дополнительный IP-адрес DNS-сервера. Можно указать второй адрес сервера Google — 8.8.4.4. Адреса DNS-серверов нужно задавать, если этого требует интернет-провайдер.
      Настройки локальной сети

      Настройки сервера DHCP определяют, как будет работать локальная сеть


  3. Сохраните настройки кнопкой Save.

Обновление внутреннего программного обеспечения поможет устранить ошибки, увеличит быстродействие и улучшит стабильность работы маршрутизатора.

  1. Уточните ревизию вашего роутера, эта информация есть на наклейке, расположенной на нижней крышке аппарата.Наклейка с параметрами маршрутизатора

    Памятка, расположеная на нижней части корпуса, содержит информацию о ревизии роутера и номере прошивки

  2. Загрузите прошивку с ftp-сервера фирмы TP-LINK.Загрузка прошивки

    Сайт производителя содержит файлы прошивок для всех ревизий роутера

  3. Из раздела System Tools выберите пункт Firmware Upgrade.
  4. Кнопкой «Выбрать файл» укажите путь к файлу прошивки и нажмите кнопку Upgrade. Маршрутизатор начнёт процедуру обновления, которая займёт около 10 минут.Новая версия маршрутизатора

    После окончания установки можно убедиться, что версия маршрутизатора изменилась

Крайне внимательно отнеситесь к выбору файла прошивки. Программное обеспечение от роутера другой ревизии или даже более старая версия ПО может при установке сделать ваше устройство полностью неработоспособным. Восстановить его можно будет только в сервисном центре.

Штатное программное обеспечение не поддерживает переключение маршрутизатора в режим повторителя (репитера). Если вы решили использовать TL-WR841N для расширения площади беспроводного покрытия, можете попробовать установить альтернативную прошивку DD-WRT, в которой режим повторителя настраивается буквально в несколько щелчков мышью.

  1. При помощи функции обновления внутреннего ПО установите прошивку DD-WRT.
  2. Отключите интерфейс WAN и сервер DHCP на вкладке «Установка» (раздел «Основные Установки»). Введите данные сетевых настроек повторителя. Устройство должно находиться в той же сети, что и основной роутер. У нас будет сеть 192.168.128.0/255.255.255.0, шлюзом в которой выступает машина с адресом 192.168.128.5. Она же является и DNS-сервером. Для будущего повторителя Dir-300 выбран свободный адрес 192.168.128.2, который не раздаётся DHCP-сервером.Параметры локального адреса

    Внесите данные сетевого адреса, маски подсети и шлюза для настройки повторителя

  3. Тип беспроводной сети укажите как «Репитер-мост», а в качестве имени беспроводной сети введите имя сети на основном роутере. У нас это сеть DizAr_net. Опять сохраните настройки.Включение режима репитера

    Активируйте режим повторителя в настройках Wi-Fi

  4. Перейдите на вкладку Wi-Fi и выберите такой же алгоритм шифрования и ключ сети, как на основном роутере.Параметры безопасности

    Параметры безопасности сети задаются на вкладке Wi-Fi и должны быть такими же, как и на основном роутере

  5. Настройки завершены — теперь ваш старый роутер работает как интеллектуальный повторитель.Системный отчёт веб-интерфейса

    Страница статуса прошивки подтверждает, что режим репитера активирован

К сожалению, прошивка DD-WRT поддерживает не всю линейку моделей TP-LINK TL-WR841N. На сайте проекта можно загрузить образы обновления для ревизий 3, 5, 7 и 8.

Видео: настройка роутера WR841N в режим репитер-мост

Сброс настроек до заводских

Сброс маршрутизатора к заводским настройкам может понадобиться в случае, когда устройство работает некорректно, а доступ к веб-интерфейсу невозможен. К счастью, у всех роутеров TP-LINK есть возможность аппаратного возврата к заводским настройкам.

  1. Включите маршрутизатор и подождите 2–3 минуты.
  2. Тонким предметом (зубочисткой или разогнутой канцелярской скрепкой) нажмите утопленную в корпусе кнопку RESET, которая находится на задней панели рядом с портом LAN4. Удерживайте кнопку в течение 5–7 секунд.
