Как работать с адаптером D-Link DWA-131

Лет 10 назад Wi-Fi адаптеры работали лишь как «приёмник интернета». Сейчас они могут не только раздавать интернет напрямую с ноутбука, но и расширять покрытие окружающих роутеров. Не исключение и модель D-Link DWA-131.

В отличие от своих собратьев — D-Link DWA-125/140, сравнимых по габаритам с 3G-модемом Huawei E1550 — адаптер DWA-131 занимает как минимум втрое меньше места.

Сравнение DWA-131 с 3G-модемом

Wi-Fi модуль в несколько раз меньше 3G-модема

Колпачок отсутствует — это не флешка или модем, и «микро-девайсам» он ни к чему. Устройство так и просится на постоянное место работы в один из USB-портов. И большая упаковка здесь ни к чему.

Упаковка с адаптером DWA-131 и диском с ПО

Можно было бы обойтись без компакт-диска и коробки

Однако разработчики приложили к DWA-131 и диск с драйвером. В данный момент он не нужен — разработчики из Microsoft выпустили стабильную версию универсального драйвера для адаптеров линейки DWA-13x.

Цена адаптера DWA-131 колеблется от 300 до 800 р. — в зависимости от магазина или торговой сети и региона доставки (при онлайн-заказе с доставкой по почте). Дешевле всего заказать в Китае — с бесплатной в Россию доставкой.

Таблица: характеристики модуля Wi-Fi

Параметр Точное значение или допуск
Подключение по USB
Стандарт, диапазон и скорость Wi-Fi 802.11bgn Mixed/MIMO, 2,4 ГГц, до 300 Мбит/с
Мощность передатчика Wi-Fi 15 дБ
Защита Wi-Fi до WPA-2
Антенна внутренняя, несъёмная
Операционные системы Windows All, Linux, Android (возможна работа с подключением по OTG)

Скорость Wi-Fi в 300 Мбит/с покрывает почти все потребности современного пользователя. Однако роутеры, поддерживающие гигабитные технологии Wi-Fi, включая диапазон 5 ГГц, для DWA-131A будут бесполезны.

На практике же DWA-131 показал максимальную скорость WLAN не более 45 Мбит/с — слишком уж мал он, при таких антеннах резко возрастают потери сигнала. Для обретения адаптером скорости в 300 Мбит/с потребуется вскрытие DWA-131 и перепайка антенн.

Установка драйвера для DWA-131

Официально драйверы доступны на сайте компании D-Link.

Внимание: если у вас устройство именно DWA-131, то драйвер от других DWA «130-й» линейки не подойдёт. Компания D-Link резко ограничила использование «не тех» драйверов. Используйте «родной» драйвер от вашего устройства.

Установка драйвера через фирменный пакет установки D-Link DWA

Скачайте инсталляционный пакет с драйвером именно для вашей модели. Последовательность действий с разными модулями DWA, несмотря на несовместимость драйверов от разных моделей, одинакова и проста. Для удобства пользователей все команды переведены на русский.

  1. Запустите программу установки из архивного файла драйвера.Начало работы с программой D-Link DWA Setup

    Нажмите на ссылку начала установки драйвера DWA-131

  2. Перейдите к настройке программы установки D-Link.D-Link Installation Manager готов к работе

    Нажмите кнопку продолжения установки DWA-131

  3. Дождитесь готовности мастера установки D-Link DWA и вставьте свой адаптер в свободный порт USB.Приглашение мастера D-Link DWA к подключению адаптера

    Вставьте адаптер Wi-Fi для продолжения установки

  4. Если адаптер не вставлен, повреждён либо сбой произошёл по вине порта USB (например, «просадка» по питанию) — мастер установки D-Link DWA попросит проверить, исправна ли связь между ПК и адаптером Wi-Fi. Если всё в порядке, продолжите установку.Мастер D-Link DWA сообщил о возможной неисправности адаптера

    Проверьте, исправно ли USB-соединение с адаптером

  5. Если всё в порядке, программа установки DWA Installation Wizard предложит установить драйвер в папку по умолчанию (например, C:\Program Files\).Выбор папки установки драйвера DWA-131

    Желательно скопировать файлы драйвера в программный каталог Windows

  6. Выберите язык интерфейса самой программы.Выбор языка D-Link Connection Manager

    Выберите русский язык D-Link Installation Wizard

  7. Подтвердите установку программы, нажав кнопку «Установить».Инициализация установки драйвера DWA-131

    Подтверждение установки D-Link Connection Manager

Мастер установки D-Link DWA приступит к установке драйвера вашего адаптера Wi-Fi.

Установка драйвера DWA-131 в Windows 7

Дождитесь, пока файлы скопируются и DWA-131 установится

Не вынимайте адаптер (или USB-удлинитель — из порта ПК или с самого адаптера), пока драйвер не будет установлен. Если программа установки D-Link DWA обнаружит, что связь ПК с адаптером нарушена — драйвер будет не доустановлен либо случится «откат» всего процесса установки.

Установка адаптера DWA-131 через диспетчер устройств Windows

Если вы не хотите проходить установку Wi-Fi адаптера через установщик D-Link — воспользуйтесь диспетчером устройств.

  1. В Windows 10 дайте команду: правый щелчок мышью на кнопке «Пуск» — «Диспетчер устройств».
  2. Найдите в списке неизвестных устройств ваш адаптер Wi-Fi и дайте команду: правый щелчок мышью на значке устройства — «Обновить драйвер».Начало установки DWA-131 средствами Windows 7

    Дайте драйверу 802.11n команду обновиться

  3. Выберите ручную установку драйвера и укажите папку, где лежит (распакованный) архив с драйвером.Выбор варианта установки драйвера DWA-131

    Найдите драйвер вручную, если вам известно местоположение его папки

  4. Подтвердите установку драйвера, нажав на кнопку продолжения.Указание пути к файлам драйвера DWA-131

    Убедитесь, что путь к файлам DWA-131 указан верно

  5. Дождитесь окончания установки устройства DWA-131.Сообщение Windows 7 об успешной установке адаптера DWA-131

    Драйвер для адаптера DWA-131 обновлён

Адаптер Wi-Fi будет установлен.

В мастере Windows может сработать установка драйвера для DWA-131A от другого адаптера, например, от DWA-140B3A…B3G, но так бывает не всегда. Этот приём запрещён в программе установки D-Link — так производитель подстраховывает пользователей от неправильной работы своего оборудования. Ваши самовольные действия в этом случае — под вашу же ответственность.

Видео: тест автоустановки адаптера DWA-131

Работа с адаптером DWA-131

Настроить модуль DWA-131 можно как с помощью штатного мастера беспроводных подключений Windows, так и при поддержке программного интерфейса D-Link DWA.

Подключение к роутеру Wi-Fi с помощью мастера D-Link

Настройка с помощью мастера D-Link для всех DWA-моделей адаптеров одинакова.

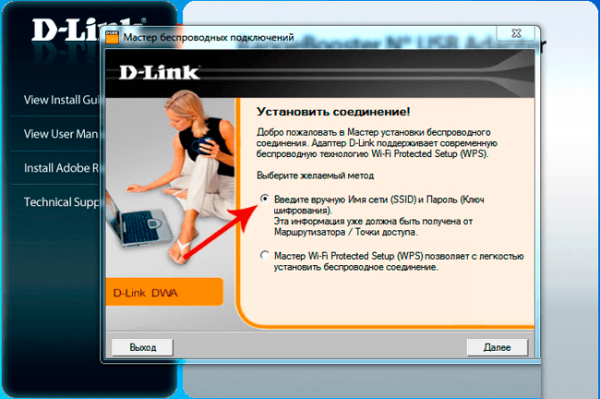

  1. Запустите программу D-Link Connection Wizard и выберите подключение по паролю WPA-2.Начало настройки подключения DWA-131 к роутеру

    Выберите ввод ключа WPA-2 при создании подключения

  2. Введите SSID вашего роутера (гаджета или другого адаптера, работающего как точка доступа Wi-Fi), к которому вы подключаетесь.Подключение к роутеру по SSID

    Введите в точности имя вашей сети Wi-Fi, заданное в роутере

  3. Введите пароль от сети Wi-Fi, установленный в настройках вашего роутера.Назначение пароля WPA-2 на DWA-131

    Ключ WPA-2 должен совпадать с ключом в настройках роутера

  4. Следуйте далее, чтобы подключиться к роутеру.Подтверждение подключения DWA-131 к роутеру по Wi-Fi

    Мастер D-Link Connection Manager завершает настройку DWA-131

  5. Мастер D-Link автоматически подключит устройство DWA-131 к роутеру и завершит работу.Выход из мастера настройки DWA-131

    D-Link Connection Manager сохранил данные о подключении к роутеру

Мастер Wi-Fi Connection Wizard запустит программу D-Link Connection Manager и отобразит список сетей и информацию о роутере, к которому вы подключены.

Перечень роутеров ваших соседей в D-Link CM

DWA-131 находится в зоне покрытия нескольких соседских роутеров

Вы подключились к Сети. Для смены роутера выберите другую сеть и введите пароль WPA-2 от неё. Если роутер открыт всем желающим — вы можете подключиться к интернету без ввода пароля от этого роутера.

Переключение между сетями Wi-Fi с помощью мастера Windows

Работа с адаптером Wi-Fi D-Link DWA-131 ничем не отличается от работы штатной сетевой карты ноутбука: тот же список беспроводных сетей, то же подключение по вводимому паролю WPA-2. Нажав на значок беспроводной сети, вы обнаружите список роутеров, работающих поблизости от вас.

Перечень сетей DWA-131 в Windows 7

Проще воспользоватьс списком сетей в Windows 7 для настройки DWA-131

Выберите известный вам роутер и введите пароль от его сети.

Ввод ключа WPA-2 при подключении DWA-131 к известному роутеру

Подключитесь, введя верный пароль от вашей сети Wi-Fi

Недостаток мониторинга сетей с помощью Windows — приблизительное отображение уровня сигнала «по палкам»: по сравнению со встроенным мастером новых подключений программа D-Link Connection Manager показывает точное значение сигнала в процентах.

Использование модуля DWA-131 в качестве хотспота Wi-Fi

Всякий адаптер Wi-Fi, выпускаемый сегодня, гарантированно будет работать как точка доступа Wi-Fi. Это снижает растрату на новый роутер или хотспот в несколько раз.

Дешевле купить модуль Wi-Fi за 300–700 р., чем потратиться на новый роутер — пусть даже на самый дешёвый за 2000 р. типа Xiaomi Router Mini, или на любую из бюджетных моделей TP-Link.

Для работы DWA-131 в качестве точки доступа нужна версия Windows не старше Vista/7. Дело в том, что в Windows XP начисто отсутствует поддержка технологии Wi-Fi Direct. Благодаря последнему и реализуется «расшаривание» адаптеров Wi-Fi, изначально не обладающих возможностями работы в качестве ретранслятора уже имеющегося на ПК доступа в интернет.

Работа модуля DWA-131 в качестве точки доступа с помощью мастера D-Link

Организовать раздачу интернета со своего ПК или передать файлы по Wi-Fi на гаджет можно, «расшарив» адаптер как AdHoc-точку.

  1. Запустите D-Link Connection Manager и перейдите на вкладку «Мои беспроводные сети».D-Link Connection Manager готов настроить раздачу Wi-Fi с DWA-131

    Выберите вкладку ваших собственных беспроводных сетей

  2. Нажмите кнопку создания нового профиля и введите имя профиля, SSID «расшариваемого» адаптера, выберите шифрование (тип, вид) и введите ключ WEP/WPA-2 для вашей раздачи.Ввод параметров для виртуальной ТД Wi-Fi для DWA-131

    Назначьте SSID, шифрование и формат пароля сети Wi-Fi

Раздача интернета с вашего ПК готова, вы можете подключиться с гаджета к сети адаптера DWA-131.

Раздача интернета на DWA-адаптерах с помощью Connectify Hotspot

Программа Connectigy Hotspot — самая всеядная: работа с ней не вызовет никаких трудностей с настройкой раздачи трафика с DWA-131, да и вообще с любого адаптера Wi-Fi, будь это хоть штатная сетевая карта в ноутбуке.

  1. Скачайте, установите и запустите Connectify Hotspot, выберите режим точки доступа.Режимы работы Connectify Hotspot для DWA-131

    Сконфигурируйте раздачу интернета с адаптера Wi-Fi

  2. Выберите ваш адаптер Wi-Fi и введите SSID, выберите шифрование WPA-2 и введите ключ создаваемой сети.
  3. Выберите интернет-канал — кабельное подключение, 4G-модем или Bluetooth-соединение с гаджетом, на котором есть доступ в Сеть.
  4. Выберите функции «Разрешить Интернет» и «Блокировка рекламы». Если вы часто передаёте файлы по Wi-Fi между ПК и гаджетами — отметьте и «Доступ к локальной сети». Нажмите кнопку «Запустить хотспот».

По окончании работы нажмите «Остановить хотспот».

Версия Connectify Hotspot, выпущенная в 2018 г. (Hotspot Max), превратит ваш модуль DWA-131 в репитер. Таким образом, отпадает необходимость покупать профессиональный роутер категории «интернет-центр» за 10 и более тысяч рублей.

Раздача интернета на DWA-адаптерах с помощью командной строки

Этот способ хлопотен — но также безотказен.

  1. Нажмите «Пуск» и найдите по поиску главного меню приложение «Командная строка Windows». Убедитесь, что адаптер Wi-Fi подключён и задействован. Требуется запуск КС с правами администратора.Запуск в Windows 7 командной строки с правами администратора

    Без прав администратора виртуальный Wi-Fi Miniport Adapter не запустится

  2. Введите в командной строке команду «netsh wlan set hostednetwork mode=allow ssid=&lt,имя_сети&gt, key=&lt,ваш_пароль_WPA-2&gt,» для создания виртуальной точки доступа.
