Настройка и прошивка роутера Totolink N300RT, отзывы, характеристики устройства | softlakecity.ru

Фирма Totolink стремительно завоёвывает позиции на рынке сетевых устройств. Роутеры Totolink не уступают даже таким именитым фирмам, как Asus, ZyXEL, D-Link и TP-Link. Модель Totolink N300RT — одна из наиболее полнофункциональных.

Обзор, параметры роутера Totolink N300RT

Роутер Totolink N300RT имеет классический дизайн в виде простого моноблока.

N300RT в горизонтальном положении (не подвешен)

Панель индикации роутера N300RT, в отличие от многих его собратьев, рассеивает свет индикаторов сквозь свой тонкий пластик.

Яркий свет светодиодов задерживается внешним покрытием

Сзади располагаются 5 портов Ethernet, выключатель (в отличие от многих других роутеров, не кнопка) питания, разъём для адаптера питания и две антенны Wi-Fi.

Органы управления расположены в задней части N300RT

В отличие от большинства роутеров, на N300RT кнопка сброса/WPS расположена спереди. А также роутер имеет крепёжные отверстия для установки на стену.

Кнопка сброса ничем особо не защищена, но она утоплена

В отличие от роутеров Xiaomi, в Totolink печатная плата по габаритам близка к корпусу.

Доработать или что-либо разместить в N300RT затруднительно

Вместе с самим роутером в комплекте поставляются: адаптер питания, диск с программами, LAN-кабель и инструкция по эксплуатации.

Содержимое упаковки Totolink N300RT

В общем, Tototlink N300RT — типовое решение для современных интернет-пользователей: пропускная способность роутера совпадает с потребностью абонента, подключившегося к сети GPON на тарифе со скоростью 100 Мбит/с.

Таблица: характеристики роутера N300RT

Параметр	Значение параметра или его допуск
Процессор	совмещённый Realtek RTL8196E+RTL8192ER с частотой 400 МГц
Оперативная память	32 МБ
Флеш-диск	4 МБ
Параметры маршрутизатора LAN	4 порта LAN и порт WAN, скорость ЛВС до 100 Мбит/с
Физические параметры сети Wi-Fi	802.11bgn Mixed MIMO, 2,4 ГГц, до 300 Мбит/с
Количество и характеристики антенн Wi-Fi	2 (усиление на каждой не менее 5 дБ), несъёмные, поворотные, ретранслятор с мощностью до 13 дБ
Защита сети Wi-Fi	любой уровень, включая надстройки WPA-2
Основные функции	DHCP-сервер, динамичные/статичные IP-настройки, DMZ, сетевой экран, NAT, фильтр MAC-адресов, PPTP/L2TP-шифрование VPN, PPPoE-связь
Дополнительные функции	режим моста/репитера Wi-Fi, гостевая сеть

Флеш-память от 4 МБ позволяет установить прошивку Open/DD-WRT или Padavan — это значит, что вы можете реализовать любые нестандартные функции, например: программное ограничение пропускной способности клиентских устройств Wi-Fi, работа с Totolink N300RT преобразователей интерфейсов LAN-USB/COM/RS485 и т. п.

Первичная проверка работы роутера N300RT

Перед общими настройками роутера Totolink N300RT нужно проверить работу Ethernet-подключения и сменить пароль от настроек самого устройства.

Проверка работы LAN-соединения в Windows

Подключите роутер N300RT по LAN-кабелю к ПК или ноутбуку, с которого ведётся настройка, и сделайте следующее.

1. Дайте команду: «Пуск» — «Панель управления» — «Центр управления сетями и общим доступом» — «Изменение параметров адаптера» — правый щелчок мышью на значке Ethernet-подключения — «Свойства».

   Следуйте данной инструкции, чтобы упростить настройку LAN-соединения

2. На вкладке «Сеть» дайте команду «Протокол Интернета (IPv4) — Свойства» и проверьте, выставлено ли автополучение IP-адресов (опции «Получить IPv4-адрес (адрес DNS) автоматически». Если ранее использовались какие-либо значения — они не должны мешать работе DHCP-клиента (это и есть автополучение IP при каждом подключении).
3. Закройте все диалоговые окна, нажав «OK», перезапустите Windows 10 (если изменение IP-настройки было).

Сетевой адаптер ПК/ноутбука перезапустится с новыми параметрами после запуска Windows.

Вход в настройки роутера N300RT и смена пароля администратора

Сменить пароль от настроек — это защита первой необходимости для Totolink N300RT.

1. Зайдите с вашего браузера на адрес 192.168.1.1 и введите в качестве имени и пароля администратора слово «admin».

   Введите имя и пароль пользователя по умолчанию

2. Нажмите кнопку перехода к расширенной настройке Totolink N300RT.

   Нажмите кнопку перехода к дополнительным настройкам Totolink

3. Дайте команду «Техническое обслуживание — Логин и пароль роутера».

   Введите логин и — дважды — введите новый пароль

4. Нажмите кнопку «Применить» и зайдите в настройки роутера под новым логином и паролем.

Новый пароль будет действовать на N300RT, пока вы его не смените.

Настройка локальной сети на N300RT

Настройка локальной сети любого роутера — это задание IP основного шлюза, без которого работа LAN невозможна. Сюда же входит и настройка DHCP — сервер DHCP раздаёт IP-адреса всем гаджетам и ПК, на которых не включён DHCP-клиент (автополучение IP адреса из диапазона нумерации IP локальной подсети роутера.

Задание IP LAN и диапазона адресов DHCP-сервера на N300RT

Сделайте следующее.

1. Дайте команду «Сеть — LAN» и введите IP адрес, например, 192.168.8.1. Маска подсети (в данном случае 255.255.255.0) присвоится автоматически.

   Введите IP-адрес основного шлюза роутера N300RT

2. Включите функцию DHCP, выберите значение «Сервер» и задайте диапазон нумерации IP, например, 192.168.8.100 — 192.168.8.200.
3. Впишите доменное имя роутера и нажмите кнопку «Применить».

Роутер Totolink N300RT перезапустится с обновлёнными настройками ЛВС.

Настройка сети Wi-Fi на Totolink N300RT

После настройки сети LAN и сервера DHCP отладьте работу Wi-Fi. Сюда входят: настройка физических параметров радиоподсистемы Wi-Fi, защита вашей беспроводной сети шифрованием WPA-2.

Настройка сети Wi-Fi на N300RT

Сделайте следующее.

1. Перейдите в уже знакомое меню расширенных настроек Totolink и откройте настройки сети Wi-Fi, не включайте функцию «Отключить интерфейс Wi-Fi».

   Сконфигурируйте беспроводную сеть N300RT

2. Выберите смешанный стандарта «802.11BGN Mixed» и укажите автоподбор канала в эфире для вашего роутера. Автоматический выбор канала рассчитан на использование наименее загруженного (или полностью свободного) канала Wi-Fi — это позволяет увеличить дальность покрытия беспроводной сети в условиях «перенаселённости» диапазона многочисленными роутерами ваших соседей.
3. Укажите режим роутера (точка доступа для клиентских устройств Wi-Fi) и выберите ширину канала. Для диапазона 2,4 ГГц лучше использовать полосу 20 МГц — она меньше «забивает» эфир, а суммарная пропускная способность в этом диапазоне возрастёт как минимум вдвое.
4. Выберите смешанный режим шифрования WPA-2 и англоязычный формат ввода ключа безопасности беспроводной сети.
5. Назначьте надёжный пароль WPA-2 для вашей сети Wi-Fi и нажмите кнопку «Сохранить».

Роутер N300RT перезапустится в режиме защищённой точки доступа Wi-Fi. При первом подключении каждого из ваших ПК или гаджетов нужно будет ввести только что установленный пароль Wi-Fi.

Включение дополнительных сетей для гостей зоны Wi-Fi

Включение виртуальных сетей Wi-Fi требуется, когда нужно дать доступ в Сеть гостям. При этом ресурсы вашей локальной сети и основная сеть Wi-Fi будут защищены от входа с посторонних гаджетов или ПК.

1. Дайте команду «Основные настройки — Настройка VLAN и включите одну или несколько виртуальных точек доступа Wi-Fi.

   Totolink N300RT поддерживает до четырёх гостевых сетей Wi-Fi

2. Выберите LAN-сеть с основным шлюзом (здесь это 192.168.1.1), являющуюся донором интернет-трафика, установите приоритет этого трафика. Нажмите кнопку «Сохранить».

Роутер N300RT перезапустится с двумя (или более) точками доступа Wi-Fi, первая из которых будет основной.

Приоритет, задаваемый для гостевых сетей, будет определять скорость доступа в Сеть. Если основная сеть имеет высший приоритет — гостевым сетям предоставляется лишь незанятая пропускная способность интернет-канала с низким приоритетом.

Режим репитера для N300RT

Репитер Wi-Fi — это роутер, работающий в режиме повторителя. Если сеть Wi-Fi, зону действия которой вы усиливаете, защищена, то потребуется пароль Wi-Fi от неё.

1. Дайте команду: «Режим работы» — «Режим репитера» — кнопка «Применить».

   Активируйте режим повторителя на устройстве

2. Введите имя сети Wi-Fi (репитера), задайте шифрование и введите пароль WPA-2 (если не планируете раздавать интернет с исходного роутера в открытой сети).
3. Найдите в эфире Wi-Fi известную вам сеть, введите (если требуется) пароль от неё и подключитесь к ней. Выберите режим простой сети с паролем Wi-Fi.
4. Нажмите кнопку «Готово».

Роутер Totolink N300RT перезапустится в режиме репитера, затем подключится к другому роутеру и выйдет в интернет, используя его подключение к Сети.

Выход в интернет с роутера Totolink N300RT

В зависимости от того, какой из протоколов сети WAN (региональной локальной сети провайдера) используется — PPPoE, PPTP, L2TP или IPoE со статичными IP-адресами — вы настроите роутер соответствующим образом.

Настройка PPPoE для N300RT

Соединение PPPoE — это высокоскоростная связь через ADSL- и (G)PON-сети (оптоволокно) с авторизацией по логину и паролю, указанным в договоре абонента с провайдером.

1. Перейдите в уже знакомое подменю «Настройка для опытных» и прокрутите страницу веб-интерфейса до настроек WAN.

   Выберите PPPoE-протокол и назначьте остальные параметры связи

2. Выберите протокол PPPoE с двойным доступом. Вариант двойного доступа PPPoE даёт возможность использовать дополнительные услуги из тарифного пакета, например, сервис «IP-телевидение» (о нём речь ниже).
3. Включите автополучение IP-адреса и введите ваши логин и пароль из договора.
4. Проверьте, совпадает ли MAC-адрес с указанным в договоре (если провайдер использует идентификацию роутера по MAC).
5. Нажмите кнопку «Сохранить».

Роутер N300RT перезапустится и выйдет в сеть с указанными данными, используя PPPoE-соединение.

Настройка PPTP/L2TP на роутерах Totolink N-серии

VPN-связь — это защита трафика (например, торрент-раздачи, онлайн-игры и соцсети, запрещённые законодательством вашей страны) с помощью современных алгоритмов шифрования. Самыми распространёнными сегодня являются PPTP/L2TP-шифрование. Кабельные провайдеры включают PPTP и L2TP в перечень сервисов, действующий на любом из тарифов. Сотовые же провайдеры не предоставляют VPN-шифрование из соображений сохранения высокой скорости подключения в коммерческих интересах — набор как можно большего количества абонентов и постоянная конкуренция друг с другом.

PPTP/L2TP-связь настраивается аналогично PPPoE-соединению — нужно лишь выбрать соответствующий протокол в настройках роутеров Totolink, указать имя сервера, имя пользователя, пароль и (если нужно) MAC-адрес роутера. Всё это отражено в договоре.

Выберите протокол PPTP или L2TP и настройте соединение по указаниям провайдера

Если вы используете динамические IP-настройки — включите функцию DHCP-клиента (виртуальный сервер DHCP находится у провайдера, к которому вы подключаетесь). В случае статичных IP шлюза (и DNS-адресов) получите эти IP-адреса у провайдера и введите их в соответствующие поля настроек WAN. Нажмите кнопку «Сохранить». Роутер N300RT перезапустится и выйдет в Сеть, используя PPTP/L2TP-связь.

Настройка IP-телевидения для N300RT

IP-телевидение — это услуга сетей (G)PON, предоставляемая провайдером. Она обычно входит в оплату интернет-тарифа.

1. Зайдите в подменю «Настройка для опытных».

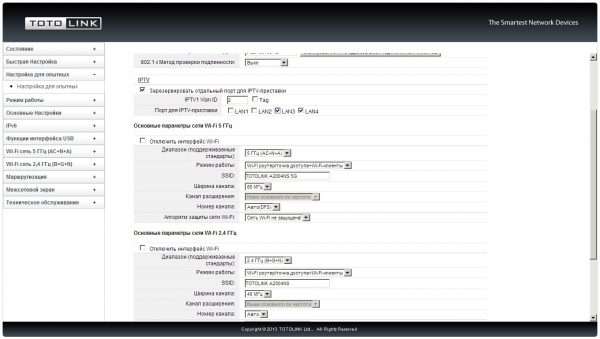

   Назначьте LAN-порт для работы услуги IPTV

2. Отметьте порт LAN, к которому будет подключена IPTV-приставка.
3. Нажмите кнопку «Сохранить».

При этом будет автоматически вписан номер порта (VLAN Id). Totolink N300RT перезапустится в режиме работы для IPTV на указанном порте.

Видео: обзор и основные настройки Totolink N300RT

Проброс портов через роутер N300RT

Проброс портов нужен, чтобы наладить раздачу торрентов, настроить игровой сервер, запустить пакет программ «1C: Предприятие/Бухгалтерия» и т. д. Круг задач, требующий именно открытия программных портов в отдельно взятой локальной сети, очень широк.

1. Дайте команду «Переадресация портов — Проброс портов».

   Войдите в подменю проброса портов роутера

2. Укажите сервер и диапазон портов, которые вы открываете для всех пользователей вашей ЛВС. Для этого выберите шаблон правила ПП — «Задано пользователем» — и введите имя отдельно взятого сервера, до которого открываются порты. Обозначьте диапазон внешних и внутренних портов.

   Укажите сервер и диапазон портов, которые надо открыть до него

3. Настроив правило проброса портов, нажмите кнопку «Добавить». Правило ПП будет добавлено. На этой же странице нажмите кнопку «Применить настройки».

Роутер N300RT перезапустится с новыми правилами открытия портов до указанного сервера. Введите в адресной строке браузера любого из гаджетов или ПК, подключённых к вашей локальной сети, запрос в формате «IP:порт», например, 192.168.8.101:1201, если, скажем, вы разрешили диапазоны портов 1200–1240 и 1250–1300. Если вы запросите, к примеру, 192.168.8.101:1501, роутер Totolink N300RT сообщит вам о блокировке этого запроса по указанному порту, т. к. порт не открыт.

Управление настройками Totolink N300RT

Как и всякий современный роутер, модель N300RT поддерживает сохранение, предзагрузку и сброс настроек через веб-интерфейс, а также обновление прошивки.

Сброс, предзагрузка и сохранение настроек N300RT

Дайте команду «Управление настройками — Сохранение/перезагрузка настроек».

Сброс, предзагрузка и сохранение настроек N300RT

Используйте кнопку «Сохранить» для сохранения существующих настроек Totolink N300RT в файл. Кнопка «Обзор» позволит найти (применяя для поиска «Проводник Windows») файл заранее сохранённых настроек роутера N300RT — для подтверждения же предзагрузки настроек из найденного файла служит кнопка «Загрузить». Чтобы сбросить настройки роутера Totolink к заводским, используйте кнопку «Сброс».

Обновление прошивки Totolink N300RT

Дайте команду «Управление настройками — Обновление ПО».

Укажите файл прошивки и нажмите кнопку загрузки

Найдите с помощью кнопки «Обзор» заранее скачанный файл прошивки и нажмите кнопку «Закачать». Прошивка N300RT будет обновлена, роутер перезапустится.

Ваши теперешние настройки при перепрошивке могут быть потеряны. Заранее сохраните их, прежде чем обновлять ПО роутера.

Отзывы о роутере Tototlink N300RT

Роутеры Totolink легки в настройке. И модель N300RT — не исключение. Вы за 10 минут разберётесь с настройками — они описаны просто и доступно. Хорошей вам скорости — и приятной работы в интернете!
